[详解]全方位让你了解各种防爆型式

来源:世鼎检测 | 关注:108

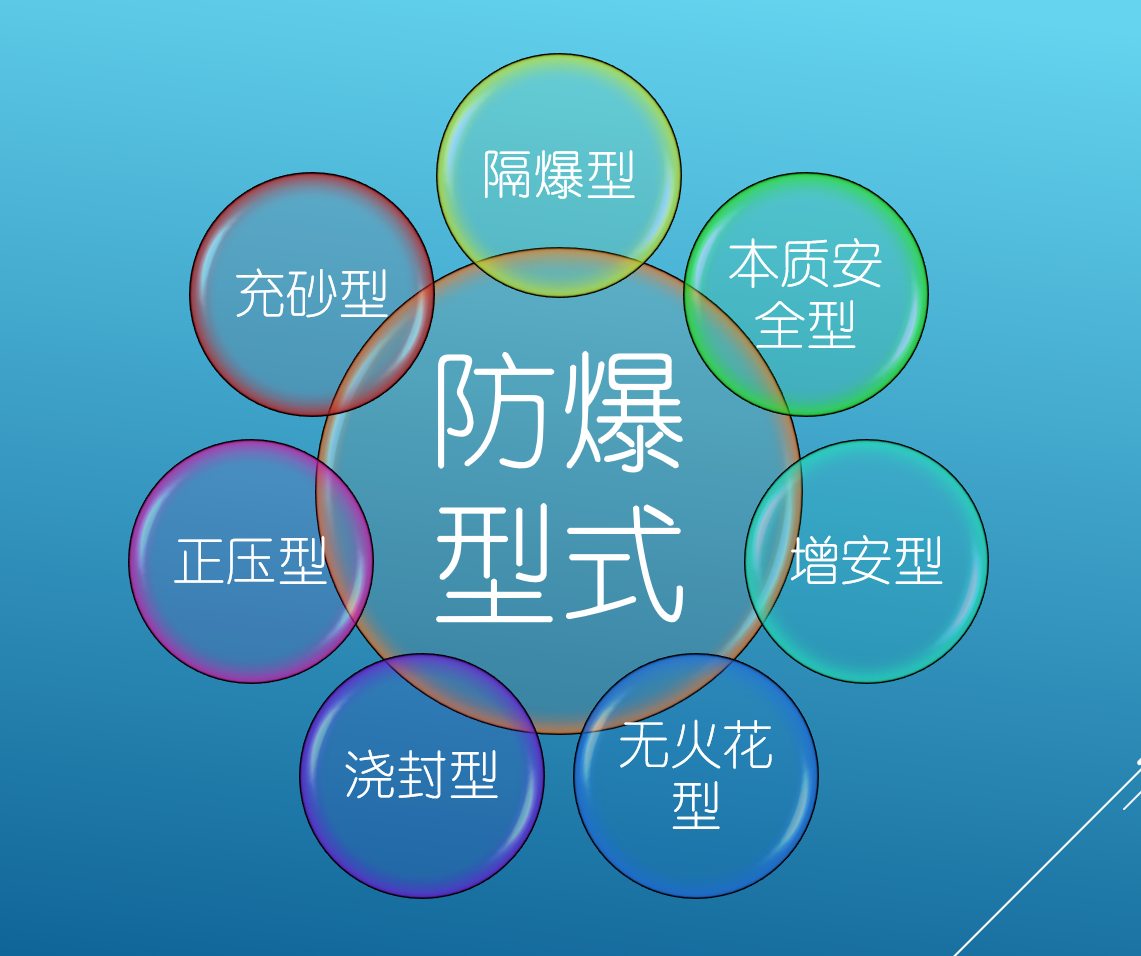

  防爆电气设备的防爆型式有很多种,世鼎检测带您一起来了解一下这几种防爆型式。

  隔爆型防爆(标准号:GB3836.2)/防爆标志:Ex d

  隔爆型防爆原理:隔爆的外壳能够承受通过外壳任何接合面或结构间隙,涉透到外壳内部的可燃性混合物在内部可爆而不损坏,并且不会引起外部由一种、多种气体或蒸汽形成的可爆性环境的点燃。

  常用隔爆型设备:电机、灯具、防爆热电偶、防爆热电阻、防爆压力变送器等防爆仪表。

  增安型防爆(标准号:GB3836.3)/防爆标志:Ex e

  增安型防爆原理:对于在正常运行时不会产生电弧,火花和危险高温的设备,如果在其结构上再采取一些保护措施,使设备在正常运行或认可的过载条件下不发生电弧,火花过热现象,就可以增进设备安全,达到防爆的目的。

  常用增安型设备:增安型电机、增安型电器、增安型灯具等。

  本安型防爆(标准号:GB3836.4)/防爆标志:Ex i

  本安型防爆原理:所采用的电路在正常工作或规定的故障状态下产生的电火花和表面温度均不能引起规定的可爆性混合物可爆。

  常用本安型设备:本安型的温度变送器、压力变送器、液位变送器等。

  注:本安防爆是等级很高的防爆方式。可以用在0区、1区、2区或非危险区域,它是允许安装在0区的防爆形式,其必须与关联设备(例如安全栅)构成合理本安系统才允许应用。其他防爆形式仅能用于1区和2区,0区、1区、2区危险程度递减。

  正压型防爆(标准号:GB3836.5)/防爆标志:Ex p

  正压型防爆原理:在设备的外壳内部持续充入保护性气体,比如新鲜空气,使得设备内部的气压高于外部气压,这样外部的可燃性气体不能进入或者形不成达到可爆的浓度。其内部还配有气体压力检测、可燃性气体浓度报警装置,一旦发生压力不足,可燃性气体浓度高过危险浓度等危险情况可自动切断电源。

  常用正压型设备:正压型分析小屋。

  充油型防爆(标准号:GB3836.6)/防爆标志:Ex o

  充油型防爆原理:将设备内部可能出现火花,电弧的器件或整个设备浸在变压油中,使其与可燃性气体混合物隔绝。

  常用充油型设备:防爆开关,接线柱等。

  充砂型防爆(标准号:GB3836.7)/防爆标志:Ex q

  充砂型防爆原理:在设备的外壳内填充砂粒材料,使设备在规定条件下,壳内产生的电弧所传播的火焰、外壳壁或砂粒材料表面的过热温度,不能点燃周围的可爆性混合物。

  常用充砂型设备:电容器、熔断器、变压器等。

  无火花型防爆(标准号:GB3836.8)/防爆标志:Ex n

  无火花型防爆原理:正常运行时不能点燃周围可爆性混合物,并且一般不会产生能引起点燃故障的电气设备。

  常用无火花型设备:电机、照明灯具、插销装置、小功率电器。

  浇封型防爆(标准号:GB3836.9)/防爆标志:Ex m

  浇封型防爆原理:将电气设备可能产生点燃可爆性混合物的点燃源(如电弧、火花、危险高温)浇封在树脂类浇封剂中,使其不能点燃周围可能存在的可爆性混合物。

  气密型防爆(标准号:GB3836.10)/防爆标志:Ex h

  气密型防爆原理:设备采用密封措施,使易燃易爆物质不能进入设备内。

  常用气密型设备:继电器、电容器、变压器等。

  常用限制呼吸型设备:开关、调节仪、仪表等。

  粉尘型防爆(标准号:GB12476.4)/防爆标志:Ex iaD

  粉尘型防爆原理:粉尘可爆泄放,设备阻隔“尘源”升高的压力产生冲击波。

  常用粉尘防爆设备:除尘器、车间报警设备等。
