IP防爆等级如何定义-IP试验

来源:世鼎检测 | 关注:336

  在防爆电气设备中,我们常常会看到类似防爆等级是”Exd II CT6“这样的标志。并且防护等级是IP65。有些公司办理防爆认证时,不清楚需要办理防爆认证的等级,但是只告诉我一个防护等级,防爆等级并不知道 。防爆等级的含义大家都了解了。但是很多人都不了解防护等级所代表的含义。下面介绍下防护等级每个数字所代表的含义。

  一、IP等级概述

  IP(INGRESS PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草,将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成,第1个数字表示电器防尘、防止外物侵入的等级(这里所指的外物含工具,人的手指等均不可接触到电器内之带电部分,以免触电),第2个数字表示电器防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。

  IP防护等级表示方法概述

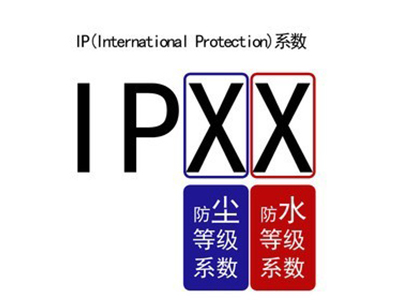

  防护等级多以IP后跟随两个数字来表述,数字用来明确防护的等级。

  第一位数字表明设备抗微尘的范围,或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级,最高级别是6;

  第二位数字表明设备防水的程度。代表防止进水的等级,最高级别是8。

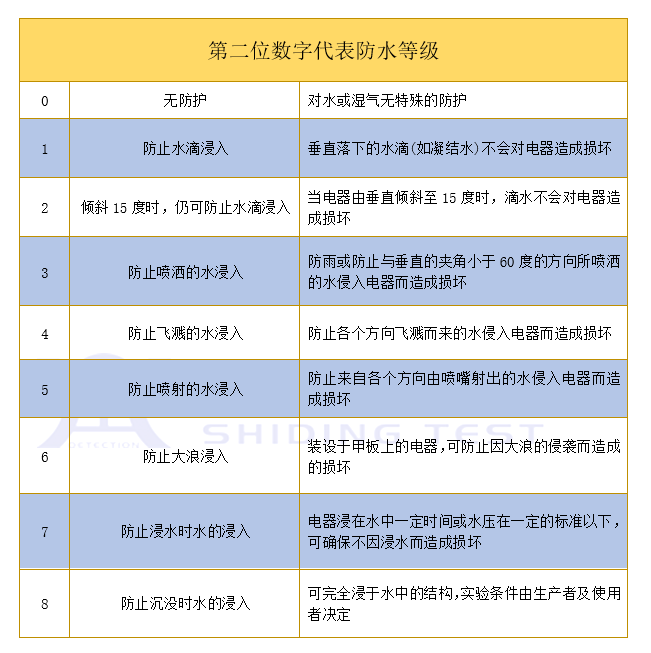

  二、数字代表的含义

  三、IP试验

  范围

  防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

  等级防水

IP防爆等级如何定义-IP试验

  ⑴IPX 1

  方法名称:垂直滴水试验

  试验设备:滴水试验装置

  试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm

  试验条件:滴水量为 10.05 mm/min

  持续时间:10 min

  ⑵IPX 2

  方法名称:倾斜 15°滴水试验

  试验设备:滴水试验装置

  试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm。每试验完一个面后,换另一个面,共四次。

  试验条件:滴水量为 3.0±0.5 mm/min

  持续时间:4×2.5 min(共10 min)

  ⑶IPX 3

  方法名称:水溅试验

  试验方法:

  a、摆管式淋水试验

  试验设备:摆管式淋水溅水试验装置

  试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。

  试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min ,淋水时,摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°,共 120°。每次摆动(2×120°) 约 4s

  试验时间:连续淋水 10 min

  b、喷头式淋水试验

  试验设备:手持式淋水溅水试验装置

  试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间

  试验条件:试验时应安装带平衡重物的挡板,水流量为 10 L/min

  试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积),最少 5 min

  ⑷IPX 4

  方法名称:水淋试验

  试验方法:

  a.摆管式溅水试验

  试验设备和试样放置:与上述 IPX 3 之 a 款均相同;

  试验条件: 除后述条件外,与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约 360°。每次摆动 (2×360°) 约 12s

  试验时间:与上述 IPX 3 之 a 款均相同 (即10 min)。

  b.喷头式溅水试验

  试验设备和试样放置:与上述 IPX 3 之 b 款均相同;

  试验条件:拆去设备上安装带平衡重物的挡板,其余与上述 IPX 3 之 b 款均相同;

  试验时间:与上述 IPX 3 之 b 款均相同, 即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min

  ⑸IPX 5

  方法名称:喷水试验

  试验设备:喷嘴的喷水口内径为 6.3mm

  试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 12.5 L/min (750 L/h)

  试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min

  ⑹IPX 6

  方法名称:强烈喷水试验;

  试验设备:喷嘴的喷水口内径为 12.5 mm

  试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 100 L/min (6000 L/h)

  试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min

  ⑺IPX 7

  方法名称:短时浸水试验

  试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m。试样顶部到水面距离至少为 0.15m

  试验时间: 30 min

  ⑻IPX 8

  方法名称: 持续潜水试验;

  试验设备,试验条件和试验时间: 由供需(买卖)双方商定,其严酷程度应比 IPX 7 高。

  注意:另外,许多户外用电子产品也在强调漂浮能力。

  文字

  IP(INGRESS PROTECTION)防护等级和防水试验所依据的标准有:

  1)由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草国际防护和防水试验标准:国际电工委员会标准IEC 529 – 598

  2)国标GB 700 – 86

  3)GB 4208-2008 外壳防护等级(IP代码)等。

        防爆等级的确认较为复杂,办理防爆合格证的一开始就需要确定防爆等级,防爆等级的确定需要专业的防爆工程师进行确定,若有不懂之处,可直接与世鼎检测进行联系!
