气体环境下防爆电气的设备保护级别

来源:世鼎检测 | 关注:33

    气体环境下使用的防爆电气设备需要办理防爆认证,办理该证之前都需确定防爆保护级别,气体的保护级别可分为:Ga、Gb、Gc,分别对应的使用区域是0区、1区、2区。

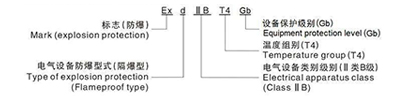

气体环境下防爆电气的设备保护级别

        EPL Ga

  爆炸性气体环境用设备,具有“很高”的保护级别,在正常运行、出现预期故障或罕见故障时不是点燃源。

  EPL Gb

  爆炸性气体环境用设备,具有“高”的保护级别,在正常运行或预期故障条件下不是点燃源。

  注:大多数标准的保护概念提出设备在这一保护级别。

  EPL Gc

  爆炸性气体环境用设备,具有“一般”的保护级别,在正常运行中不是点燃源,也可采取一些附加保护措施,保证在点燃源预期经常出现的情况下(例如灯具的故障)不会形成有效点燃。



  注: Ex n型将是该保护级别的典型设备。

  1、企业资证企业工商营业执照的复印件(初次送检时),单位介绍信/委托书/申请函。

  2、企业质量保证书按GB3836.1-2010的规定,企业在送审时,应提供相应的质量保证书。当企业通过ISO9000系列认证,提供ISO9000系列认证的复印件即可。

  3、技术资料企业送审的技术资料包括企业标准或技术要求、产品图纸、使用说明书等。所有的技术资料应一式两份。

  a) 企业标准/技术要求产品的企业标准/技术要求应按规定的格式编写,其内容除应包括产品的性能要求外,还应包括防爆方面相关的内容:如基本参数、防爆标志、使用环境条件、防爆性能要求、防爆性能的相关试验、与防爆相关的标志等。

  b) 产品图纸当企业申请本安型电气设备的防爆合格证时,应提供总装图、电路原理图、印刷线路板图、丝印图、元器件材料表及铭牌图等。当企业申请非本安型电气设备的防爆合格证时,送检技术资料应包括能反映样品防爆性能的图纸(包括总装图和零件图)。当总图能明确表明产品的防爆参数及结构时,也可只送检总图。

  c)使用说明书使用说明书应包括基本参数、防爆标志、产品外形图、安装、维护、订货须知以及向用户明示确保在安装、使用中产品防爆性能的注意事项。

  d) 其它资料对于有胶粘、浇封的产品,应提供相应胶粘剂、浇封剂的型号名称、性能说明以及有关的工艺文件。对于塑料外壳的产品,应提供塑料的材质及相应性能文件。



  4、申请防爆合格证的送检样品企业送检的样机应与审核图纸一致,并装配完整,其检验台数应满足要求。如果有特殊拆装工具时,应一并送到。对于浇封型电气设备,应送浇封完好和未浇封的产品各一套。观察窗的透明件应另送5件,至少3件。灯具的透明件应另送8件,至少5件。橡胶老化试验应提供35×15×6橡胶块3~5块。塑料外壳绝缘电阻测定须提供直径150×60的塑料片2块。如尺寸允许,可直接对塑料外壳进行测定。

办理防爆合格证是严格按照相关标准执行,世鼎检测办理防爆认证,证书真伪可查,欢迎咨询!
