本安认证电气防爆证书申办流程和材料

来源:世鼎检测 | 关注:41

  依据标准:GB/T 3836.1-2010《爆炸性环境 第 1 部分:设备 通用要求》和GB/T 3836.4-2010《爆炸性环境 第 4 部分:由本质安全型“i”保护的设备》,申请本安防爆认证需要提供的材料如下:

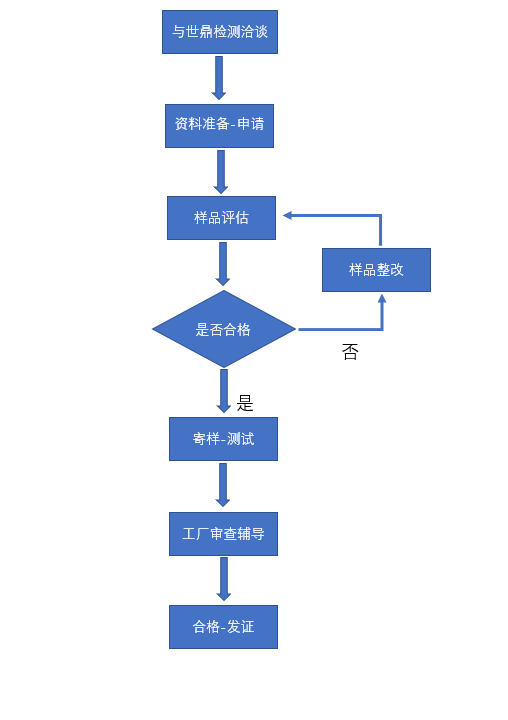

  1、防爆产品检验认证申请书

  2、产品标准(含防爆内容)

  注:电气参数:外供电:注明额定参数(U、I、P);最大输入参数(Ui、Ii、Pi、Ci、Li)、发射功率等;电池供电:注明电池的型号规格(含电压、容量)。

  3、产品使用说明书

  a 主要含产品概述、防爆标志、环境条件、电气参数(同上)等;

  b 外供电:产品与安全栅连线图和安装区域,并注明安全栅的防爆参数:Um、Uo、Io、Co、Lo、Po。

  c 注意事项:有关电池使用、绝缘材料外壳、ia 等级金属外壳等警示用语。

  4、防爆设计书

  简述电路工作原理,主要说明采取哪些防爆措施限制电路能量,以达到本安防爆的要求。

  5、主要产品图纸:(产品图纸需装订成册。加封面、目录、所有图纸加标题栏—含图纸名称/图号/签字/日期等)

  5.1 总装配图:

  5.1.1 包括产品组成 / 外形结构 / 材质(注:ia 等级铝、镁、钛和锆按质量百分比的总含量不应超过 10%)

  塑料材质说明表面积大小及表面绝缘电阻<1GΩ) / 尺寸 / 铭牌位置 / 电缆型号规格及长度 / 接地情况等。

  5.1.2 若系列产品,应详细说明各型号产品之间的差异,以及对防爆性能的影响并附相关图纸。

  5.1.3 若复合型产品中含其他防爆型式,应附其相应图纸。

  若系统中有已取证的防爆部件,应标注型号名称/防爆标志和防爆合格证号,并附防爆证号复印件。

  5.1.4 图中应说明产品执行标准/安全区与非安全区的划分等。

  5.2 电路接线框图:应标注各线路板上的接线端子、插接件代号、并说明对外连接的去向。

  5.3 电路原理图:与本安有关的保护电路应用虚线框明确表示,并说明是否浇封,未经认证机构批准不允许改动。

  5.4 印刷线路板图:须标注印制板厚 / 印制线厚 / 印制线宽 / 板线间距(对应不同电压的最小间距); 说明内部导线的线经/本安接线端子之间、与地的间距/本安与非本安接线端子之间、与地的间距;绝缘材料的相比漏电起痕指数 CTI 的值(U<10V 不需要)。例如:印刷线路板材质为环氧玻璃布板:CTI≥175。

  5.5 元器件布置图:注明安装调试完后涂绝缘清漆的材料、工艺及涂敷次数。

  5.6 元器件材料表:代号/名称/型号规格/热阻(K/W)/数量/备注(与本安有关的元器件额定值应注明误差、关键部件 注明制造厂、 电池和电池组注明型号、电池结构,例如密封式或阀控式结构)。

  5.7 变压器、电感线圈图:(8.1.3)变压器的结构/浸渍或浇封/耐热等级(GB/T11021)/(8.1.4)本安绕组与其它绕组的耐压等级/安装后的电气间隙/线圈匝数/线径/绝缘材料/尺寸//电感量及直流最小电阻等制作工艺。

  5.8 封装图 (如:安全栅、电池等)

  注明被封装电路、浇封剂型号、制造厂、浇封剂温度、混合和浇封厚度(>1mm)和封装工艺。

  5.9 铭牌图:主要包括 型号名称 / 防爆标志 / 防爆证号 / 环境温度 / 产品编号或生产日期 / 生产厂家等, 并注明铭牌尺寸、材质、厚度及固定方法。(根据需要加警告用语,例如:严禁在爆炸危险场所充电!)

  6、送检样机(提供开启样机的特殊工具)

  6.1 同一认证单元中选择电路和机械结构具有代表性的产品进行送样。当产品型号、规格范围较大时,可选择多 个型号、规格进行送样检测。

  6.2 提交样品的数量应符合型式检验标准规定的要求。一般情况下,整机产品的送样量为一件。

  6.3 送检样品应能打开,检查其电路与图纸的一致性。对于浇封器件,需要送浇封和不浇封的样品。

  6.4 安全栅需要送浇封和不浇封的样品,并送安全栅中不同型号的熔断器和稳压二极管各 10 个。

  6.5 电池组件(需送检 10 组电池组件)

  6.5.1 电池生产厂家的规格书和检验报告,包括电池结构、电池短路温度、短路不爆炸、电解液不泄漏等内容。

  6.5.2 应提供符合防爆要求电池保护电路的全部图纸和参数。
