隔离式安全栅特点及故障处理方法

来源:世鼎检测 | 关注:20

  一、选择隔离式安全栅的应用优点

  与齐纳式安全栅相比,隔离式安全栅虽然价格较高,但仍有许多优点和特点,同样的隔离式安全栅给用户带来了很多方便,使越来越多的用户倾向于选择隔离式安全栅。栅栏需要办理防爆认证,常见的为本质安全型。

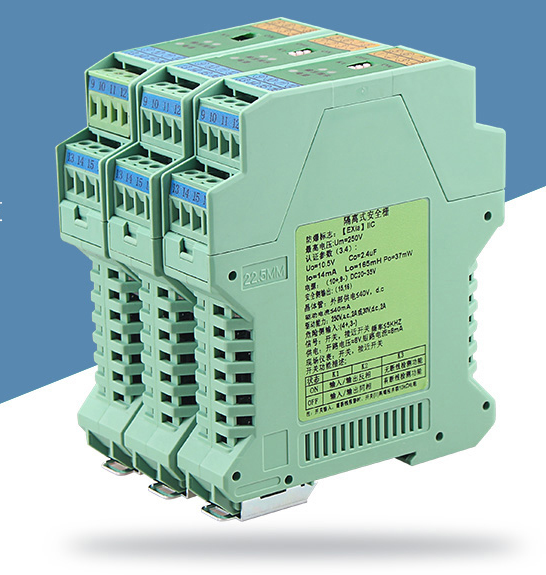

隔离式安全栅特点及故障处理方法

  (1)使用隔离式安全栅,允许现场仪表接地,允许现场仪表为非隔离型的。

  (2)使用隔离式安全栅,可以将危险区的现场回路信号和安全区回路信号有效隔离。这样本安自控系统不需要本安接地系统,简化了本安防爆系统应用时的施工。

  (3)使用隔离式安全栅,大大增强了检测和控制回路的抗干扰能力,提高系统可靠性。

  (4)隔离式安全栅有许多保护功能电路,意外损坏的可能性较小,允许现场仪表带电检修,这样可缩短工程开车准备时间和减少停车时间。

  (5)当用户同时应用DCS和ESD时,选用一进二出的安全栅,可以有效地将两个系统隔离开来,避免系统之间互相影响。

  (6)隔离式安全栅有较强的信号处理能力。如开关量输入状态控制、mV、Pt100变为4~20mA等等。这样给现场仪表和控制系统的应用提供了更大的方便、合理和有效性。

  (7)回路供电隔离式安全栅既保持有源隔离式安全栅的优点,又有齐纳式安全栅一样的接线方便,不需要另外24V电源供电,特别适合配I/O卡直接供电的DCS系统。

隔离式安全栅特点及故障处理方法

  二、安全栅常见故障的处理方法

  1、电源指示灯不亮或液晶不显示

  (1)检查仪表供电电源接入是否正确可靠。

  (2)检查供电电压是否正常。

  (3)检查24V电源正负是否接反。

  2、输出无信号

  (1)输入信号是否已正确接入输入端子。

  (2)输入信号类型是否与仪表输入类型一致。

  (3)输出接线端子是否紧固。

  (4)可拆卸的外部接线端子是否插接到位。

  (5)外部输出回路开路。

  3、输出值偏差大

  (1)热电偶输入时正、负引线是否接反。

  (2)热电阻输入时三线接法是否正确。

  (3)输出接线的正、负极性是否接反。

  (4)电流输出时,外接负载电阻总和是否大于规定的欧姆(4-20mA输出时)。

  (5)电压输出时,外接负载电阻是否小于500千欧姆。

  (6)电源电压过低。

  4、输出信号不稳定

  (1)检查接线是否牢固。

  (2)检查输入信号是否稳定。

  (3)检查输出回路接线是否可靠。

  (4)检查仪表周围环境是否有大功率的电磁设备。
